premier modelo ctv -0361
me llego este tv de otro taller

quemaba el vertical a cada rato
al revisar los voltajes del vertical estaba muy bien
se reviso los filtro con el medidor de ESR
estaban bien

en el pin6 hay unos condensadores y al revisar uno tenia fuga

 el condensador c330 -104





se cambio

y

eso

era el problema




                                                            ya reparado

ESTE TV USA

REGULADOR                      CQ0765RT
VERTICAL                             LA78040
FLAYBA                             BSC23-N0163





REPARANDO UN CELULAR
SAMSUNG MODELO SGH-A107

LA FALLA ERA QUE NO DABA IMAGEN
AL REVISAR AVIA MUCHA HUMEDAD

POR EL CONECTOR Y EL FLEXOR

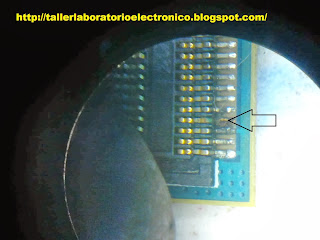

Y AL LAVAR BIEN TODO SE NOTO QUE EL FLEXOR TENIA UN PIN DAÑADO, PARA PODER SALVARLO
HABÍA QUE CAMBIAR UN PIN

YA SACADO

CON UN FLEX DAÑADO SE LE SACA EL PIN PARA SOLDARLO
EN EL FLEXOR BUENO

YA CAMBIADO



YA REPARADO

TODO

ESTA ES LA FORMA DE RECUPERAR UN FLEXOR

QUE TENGA UN PIN  O 3 PIN DAÑADOS





 MICROONDA
CON LA FALLA DE TECLA
8,9.0.RESETEO  .INICIO

ESTA ES LA FORMA DE REPARAR EL TECLADO

 paso 1 se busca el conector de ac para poder prenderlo



paso 2 ya encontrado el conector de ac se conecta el cable de corriente

para poder trabajar



paso 3 se une el cable de sw de seguridad para que trabaje  todo bien

por ejemplo el  incio

con un cablecito se busca los numero por ejemplo el 9

ya encontrado el 9 hay se coloca el cable para  el sw 9









ya terminado el panel

cualquier pregunta deje su comentario

AQUI LES DEJO

UN PQ VIDEO

PARA QUE TENGAN

UNA IDEA DE

COMO

HACERLO





equipo lg modelo lm-u1350a

la falla que tenia era el  audio


al revisar los voltaje
en conector cn914
pin 1 -vh+ 36v  no estaban presente.al  estar el  equipo prendido,tiene q tener estos voltajes activado

pin 2-vh+ 36v no estaba presente

pin 3-vh+36v tampoco

pin 4-gnd

pin 5-gnd

pin 6-gnd

pin 7-3.3v

pin 8-5v

pin 9-12v

pin 10-gnd

pin 11-gnd

pin 12-12v



y

al revisa todo

media bien

la solución

fue

activa el optocoplador

para que

salgan los 36v para la salida de audio



se uso una resistencia de 22k y funciona todo bien 33k



y

eso fue

la solución

de esa falla

el diodo zd901 sale 6.2v



este equipo usa





fuente switching  ojo pines N° 1, 2, 3 del conector N° CN941. (este voltaje solo aparece cuando encendemos el equipo

 celular chino android modelo gt-i9300

la falla era que  prendía y recibía llamada todo lo único que no daba luz en la pantalla
y al revisa los voltaje de los led de pantalla no avía voltaje y al revisa el flexo que le entrega los voltaje al los led
estaba malo

la única solución fue jumper (+)  (-) led

esto es la solución  cuando tenga el flexo de led dañado porqué eso no se puede cambiar así no es necesario cambia la pantalla



los led de pantalla trabaja con 3v

REPARANDO UN HUAWEI MODELO C5060

NO PRENDÍA  AVÍA UN CORTO POR EL CONECTOR DE BATERÍA .

AL

REVISA AVÍA UN RECALENTAMIENTO POR ESTA ZONA

PARA REVISAR LA PIEZA,LAQUE CALENTABA  SE USA FLUX Y EL MICROSCOPIO Y SE VE MUY BIEN LA PIEZA LAQUE  CALIENTA

CAMBIADO EL CONDESADOR
SE CORRIJIO LA FALLA









Me llego un celular Orinoquia modelo c5635
con esta  falla  se apagaba

    al revisar por el conector de batería hay un diodo y dos condensadores un de esos estaba malo en corto

y al sacarlos hay una partidura en esa línea por eso el tlf prendía y de repente se apagaba cuando se unía de repente el condensador en corto



y al cambia el condensador se corrigió la falla
el condensador es de 96nf   o 10nf



ya reparado



ME LLEGO UN
Equipo SAMSUNG  MODELO MAX-ZS 720

CON   LA  SALIDA  QUEMADA

Y SE ME ISO  DIFÍCIL DE CONSEGUIR LA ORIGINAL

LE ADAPTE    OTRA     QUEDO    BUENA

LE   VOY  A   ENSEÑAR    COMO  ADAPTO   LA  SALIDA


STK

CUANDO NO SE CONSIGA


LE INSTALE ESTA

SI TRABAJA CON ESA PERO CON  40W







ME DISCULPO POR NO DISEÑAR

ESTO MAS GRANDE PERO LA GUARDA EN PC Y HAY LO VEN MEJOR

EL PIN DEL

STK403-070

3Y4 VAN JUNTO EN LA PLACA

Y EL 5Y6 TAMBIÉN





EL

STK 403-040

PIN

3 CON 3Y4

4 CON 5Y6





REPARACIÓN DE PLANTA DE SONIDO MODELO AV851

LA FALLA QUE TIENE ES LA SIGUIENTE NO FUNCIONABA  DONDE VA EL PENDRIVE

AL REVISAR LA PLACA MP3 PLAYER
NOTE QUE NO LE LLAGA LOS 5V

EN  ES CONECTOR HAY

R OUT -SALIDA( R )

AGND-TIERRA DE AUDIO

L OUT-SALIDA ( L)

GND-TIERRA

5V

AL HACERLE  EL SEGUIMIENTO A ESA LINEA ME CONDUJO AL REGULADOR DE 5V

Y EL FILTRADO DE VOLTAJE

OK YA SABIDO  ESO REVISO LOS VOLTAJE EN ESE REGULADOR
Y NO LLEGA LOS 12V EN LA ENTRADA

A NO VER 12V EL REGULADOR NO SACA LOS 5V


HAY UNA RESISTENCIA QUE LE ENTREGA 12V AL REGULADOR
Y AL REVISARLA ESTABA MALA
LE MONTE UNA DE 120H 5W
Y TRABAJO BIEN







ESTE ES EL VOLTAJE DE SALIDA  YA REPARADO
